ESD静电保护二极管广泛应用于通信、安防、工业、汽车、消费类产品、智能穿戴设备等电子产品的通信线及I/O口等静电保护。

ESD二极管选型之前，必先熟练掌握ESD中参数的含义

1、VRWM：反向截止电压、通俗地讲，就是ESD允许施加的最大工作电压，在该电压下ESD处于截止状态，此时ESD的漏电流很小，为几微安甚至更低。

2、VBR：击穿电压，击穿电压是ESD要开始动作（雪崩击穿）的电压，一般在规定的电流下测量，通常在大小为1mA的 电流下测量。

3、IR：反向漏电流，即在ESD器件两端施加VRWM电压下测得ESD的漏电流。

4、IPP：峰值脉冲电流，一般采用8/20μs的波形测量。

5、VC：钳位电压，在给定大小的IPP下测得ESD两端的电压。大部分ESD产品VC与VBR及IPP成正比关系。

6、CJ：结电容，ESD的结电容与ESD的芯片面积、工作电压有关系。对于相同电压ESD产品，芯片面积越大结电容越大；对于相同芯片面积的ESD，工作电压越高结电容就越低。

ESD二极管选型指南

1、ESD静电二极管的截止电压要大于电路中最高工作电压；

2、脉冲峰值电流IPP 和最大箝位电压VC 的选择，要根据线路上可能出现的最大浪涌电流来选择合适IPP的型号，需要注意的是，此时的VC 应小于被保护晶片所能耐受的最大峰值电压；

3、用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低电容系列的ESD静电二极管；

4、根据电路设计布局和保护线路的数量，选择合适的封装。ESD封装的大小在一定程度上可以反映器件的保护水平。

5、ESD有单向（A）和双向（CA）之分，根据工作的信号进行选择，单极性的信号可以选择单向的 ESD或双向的ESD， 双极性的信号要选择双向的ESD；

ESD二极管注意事项

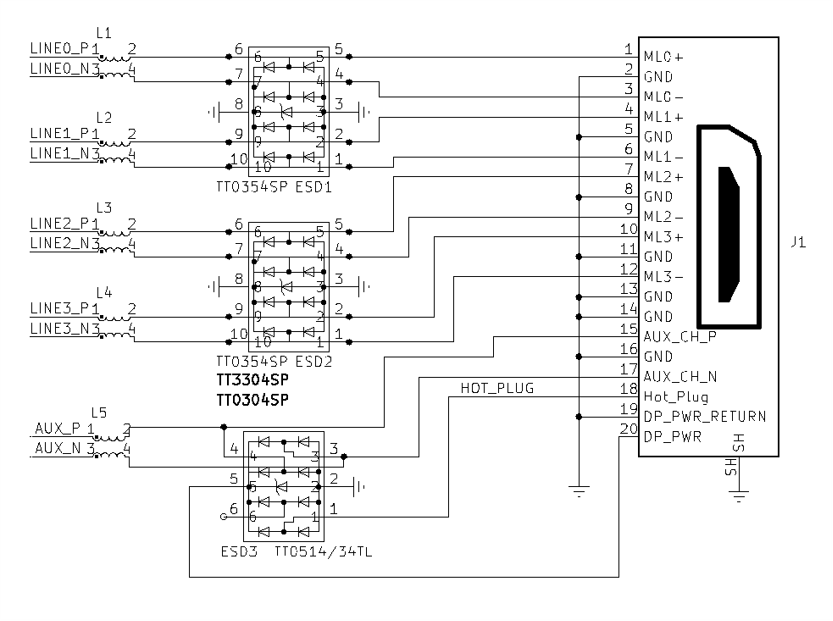

1、ESD一般用于各类通信端口静电防护，在一些高速数据线路，比如USB3.0、HDMI、IEEE1394等接口，ESD静电保护二极管的结电容应尽量选择小的，以避免影响通信质量；

 2、具体选择什么型号的ESD静电二极管做静电防护，还需要在专业的电子工程师指导下选择；

3、静电保护器件尽量安装在最接近静电输入的地方，远离被保护器件；

4、静电保护器件一定接的大地线，不是数字地线；

5、回地的线路尽量的短，静电保护器件与被保护线路之间的距离尽量的短；

6、尽量避免被保护与未被保护线路并排走线。
