高速信号线是电子设备数据传输的基础，更是电子设备性能、功能与可靠性的核心支撑。随着消费者对电子设备数据传速率、稳定性要求不断提高，高速信号接口的浪涌防护标准也随之提升。

浪涌对高速信号线的危害

干扰信号传输：高速信号线需要稳定传输数据，浪涌会打乱信号，造成数据错误；还可能让传输突然中断，甚至导致设备之间无法识别。

损坏电子设备：瞬间的高电压和大电流会顺着高速信号线冲击芯片、接口等部件，导致芯片烧毁、接口失灵；瞬间高温也可能烧坏焊点、线路，让信号线彻底无法工作。

浪涌对高速信号线的危害远不止“信号不稳”，而是从即时的硬件损坏到长期的性能衰减，直接威胁电子设备的可靠性、安全性和使用寿命。因此，使用TS0561SB-F这类针对高速信号线的浪涌保护器件，可通过快速泄放浪涌能量，阻断危害传导，为高速信号传输构建“安全屏障”。

晶选防护方案TS0561SB-F

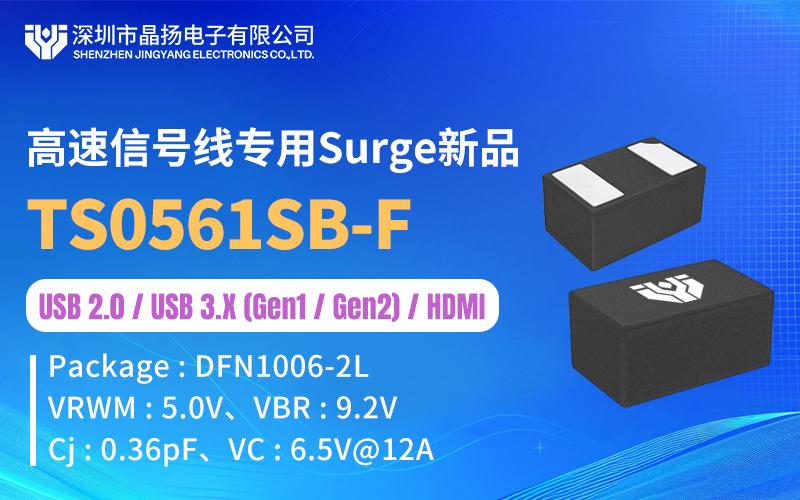

晶扬电子推出一款专为高速信号线设计的浪涌保护器件——TS0561SB-F。这款产品采用最新的超低电容平台与先进封装技术，能有效保护超高速信号线路，非常适合用于USB 2.0、USB 3.X（Gen1/Gen2）、HDMI等高速信号线的浪涌防护。

其应用范围十分广泛，涵盖手机、台式电脑、笔记本电脑、游戏机、高清电视、显示器、可穿戴设备、TWS（真无线立体声）耳机及物联网模块等多个领域。

产品亮点

1、采用DFN1006-2L超小封装（1.0 mm×0.6 mm×0.5 mm），体积小巧，可最大程度地节省PCB空间；

2、在具有0.36 pF低电容下，同时拥有12A的Surge IPP（8/20μs波形测试），可在保证高速信号完整性的同时提供超强抗浪涌能力。

3、采用我司独有的深回扫前沿专利技术，钳位电压6.5V@IPP=12A。相较于无回扫和浅回扫器件，我司深回扫能为电路提供更好的钳位电压保护。

4、满足IEC 61000-4-2测试的20kV接触放电和22kV空气放电的ESD耐受冲击。

5、单体器件实测截止频率可达9.5GHz。

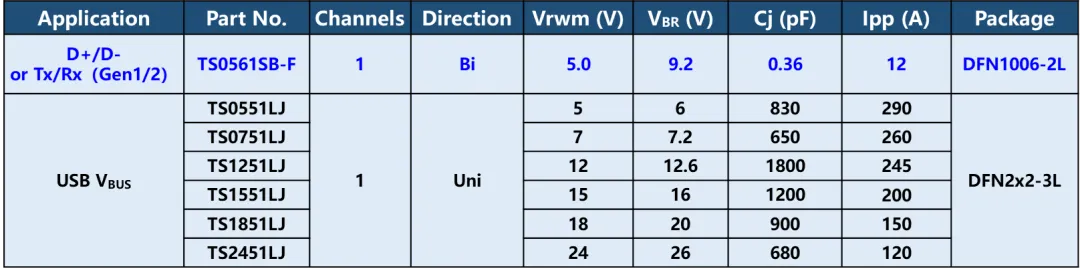

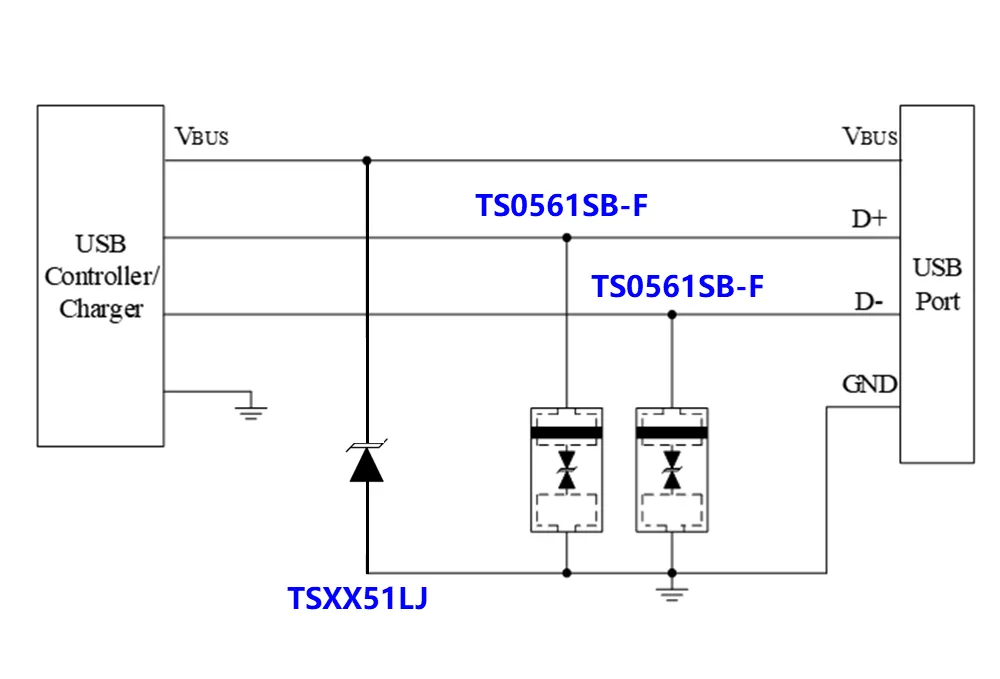

应用案例：USB 2.0

性能测试结果

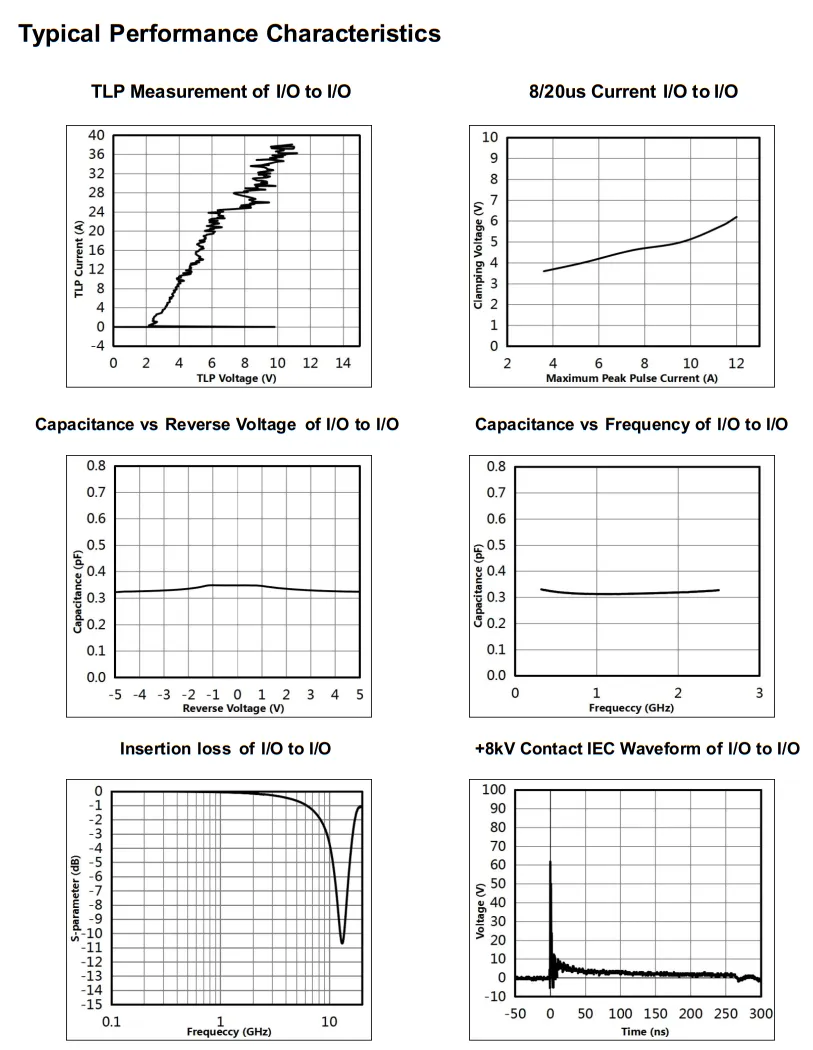

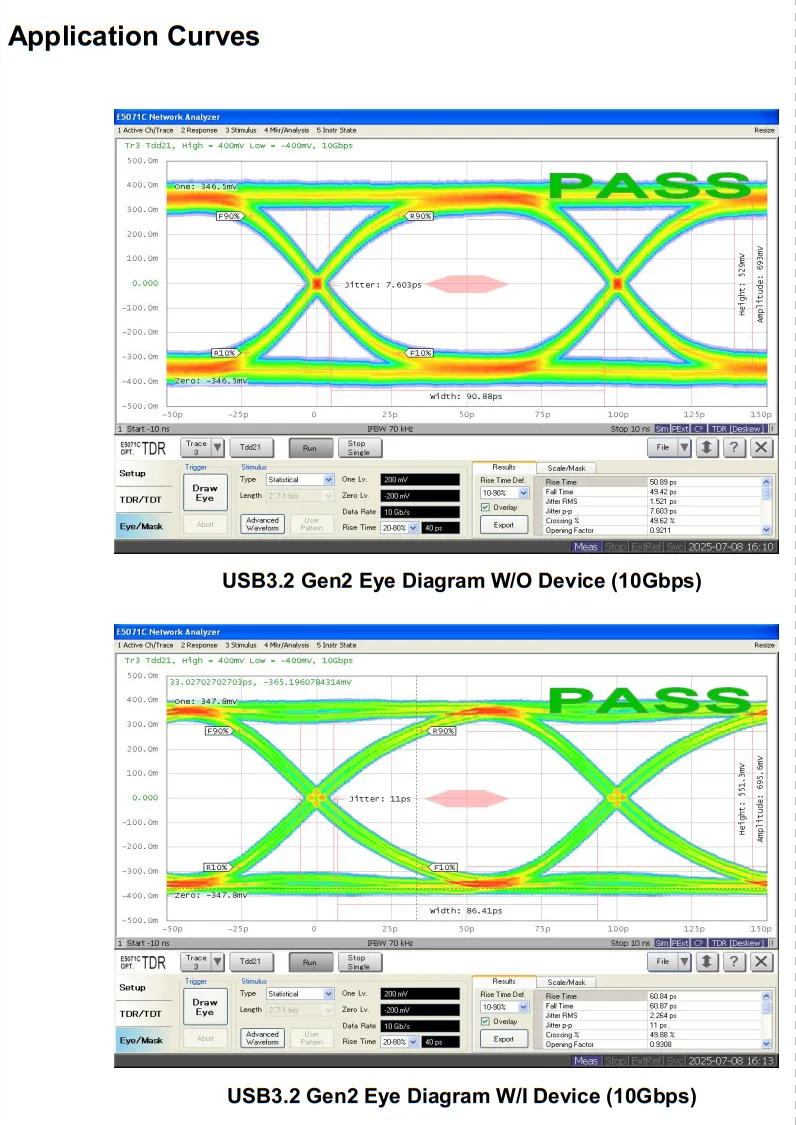

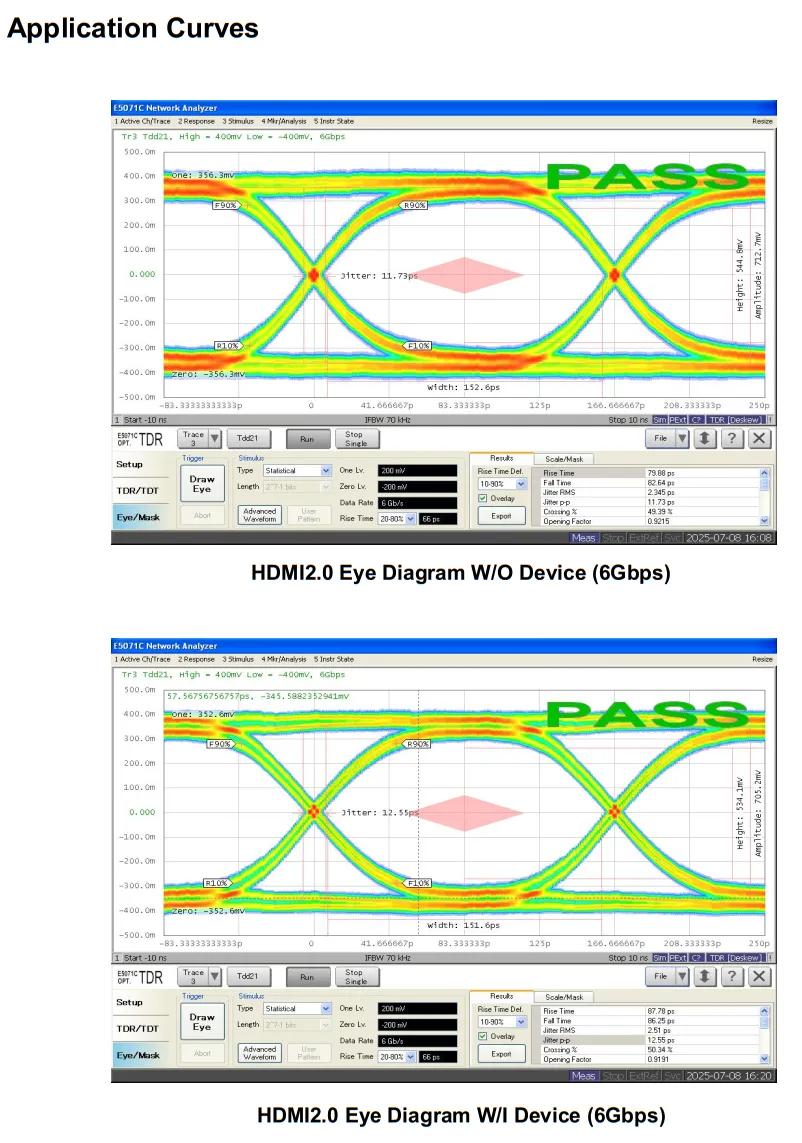

眼图测试结果

深圳市晶扬电子有限公司成立于2006年，是国家专精特新重点“小巨人”科技企业、国家高新技术企业、深圳知名品牌、广东省制造业单项冠军产品、深圳市制造业单项冠军企业，知识产权示范企业，建成广东省ESD静电保护芯片工程技术研究中心，荣获中国发明创业奖金奖等。是多年专业从事IC设计、生产、销售及系统集成的集成电路设计公司，在成都、武汉和加拿大设立有研发中心，拥有超百项知识产权和专利，业内著名的“电路与系统保护专家”。

晶扬电子不仅是深圳静电防护器件的领先者，更是深圳ESD芯片厂家的佼佼者，专注于研发高效、可靠的ESD保护器件，为各类电子产品提供全方位、全覆盖的静电保护、高边开关等保护方案。

主营产品：ESD、TVS、MOS管、DC-DC,LDO系列、工业&车规传感器、高边开关（HSD)芯片、电流传感器、汽车开关输入芯片等。涉及的应用领域有：电脑/笔记本、机顶盒、电视、网络通信、手机、平板、智能穿戴、安防监控、家电、工控、新能源汽车、车载、TWS、电动工具等。
