在汽车电子飞速发展的今天，车辆的智能化程度越来越高，CAN（Controller Area Network）总线作为汽车电子系统中至关重要的通信网络，连接着众多的电子控制单元（ECU），如同汽车的“神经系统”，负责信息的高效传输与交互。

然而，汽车所处的复杂电磁环境，使得CAN总线时刻面临着浪涌电压的威胁，这些浪涌可能由雷击、电气系统切换、静电放电等多种因素引发，一旦侵入CAN总线，极有可能损坏敏感的电子设备，导致汽车功能异常，甚至危及行车安全。

TT3602VL

晶扬晶选汽车CAN专用防护方案

为了应对这一挑战，晶扬电子推出了一款专业的汽车CAN专用浪涌保护器件——TT3602VL，它可广泛应用于汽车发动机控制系统、车身电子系统、车载娱乐系统、车灯模块等多个领域的CAN、LIN、CAN FD、CAN FlexRay等网络节点防护，确保各个电子控制单元之间的通信安全稳定。除此之外，该产品还可用于RF天线的防护。该产品目前已支持批量出货。

TT3602VL

产品优势一览

01、采用SOT-23封装（2.9mm×1.6mm×1.1mm），与汽车现有保护方案完美兼容，利于PCB布局，易于安装和维护，且便于进行自动光学检测（AOI）。

*注：消费级封装成品为现货，车规级封装成品正在进行中…

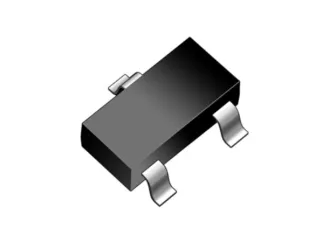

图为 SOT-23封装外观和引脚示意图

02、具备出色的浪涌抑制能力，拥有4.5A的Surge IPP（8/20μs波形测试），且钳位电压可低至50V，能有效地将过高的电压钳位在安全水平。

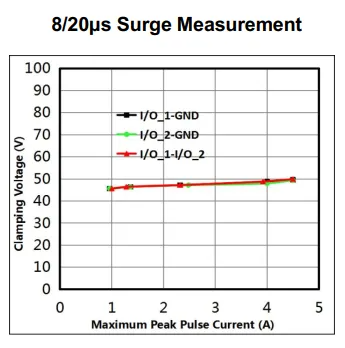

图为 8/20μs波形测试结果

03、具有3pF（VR =0V，f=1MHz）的寄生电容，在CAN总线进行数据交互时，避免了对CAN总线信号传输的影响。

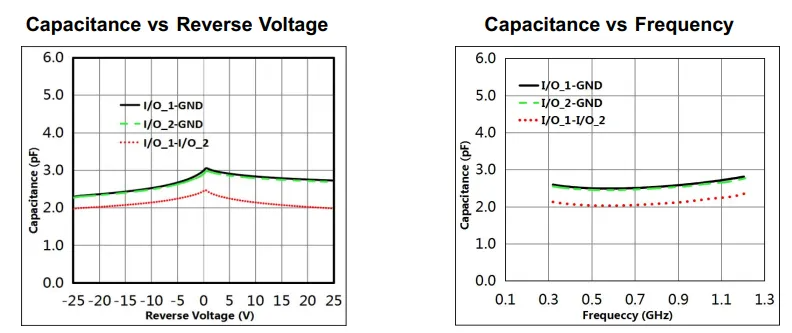

图为 器件分别在不同电压

和不同频率下的寄生电容测试结果

TT3602VL与友商同类产品对比

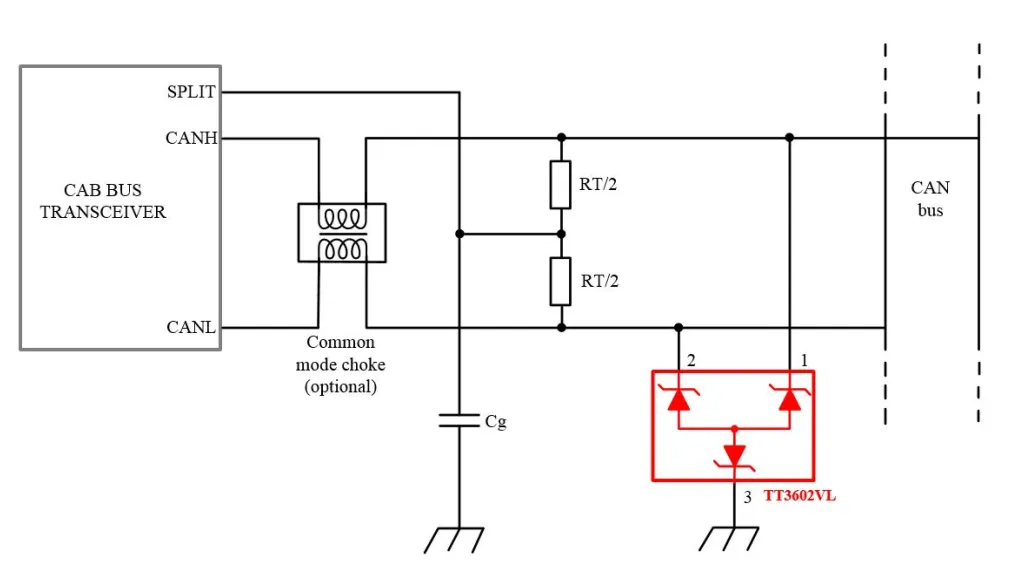

CAN收发器保护方案

应用电路示意图

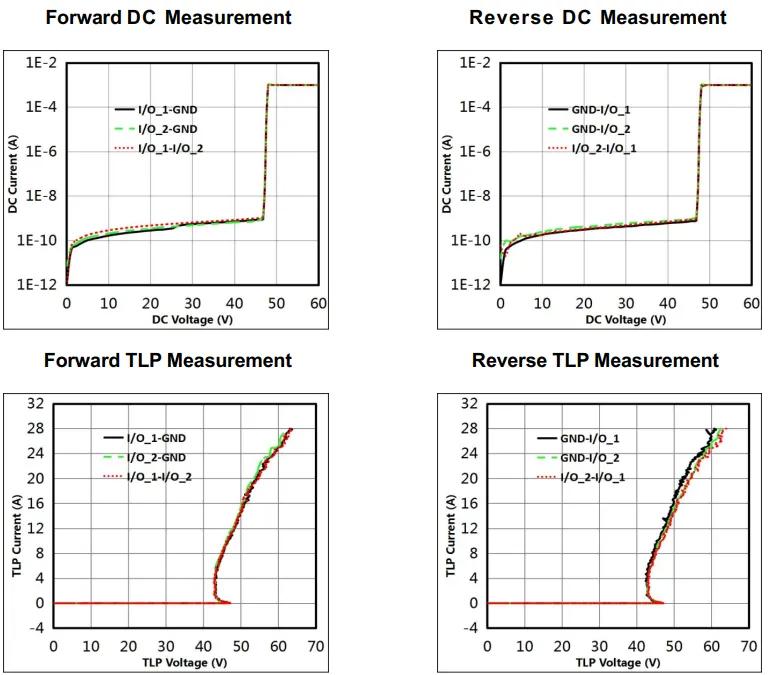

其他性能测试结果
