今天，我们就聚焦智能手环的ESD防护方案，看看这些“隐形铠甲”是如何守住设备稳定运行的最后一道防线。

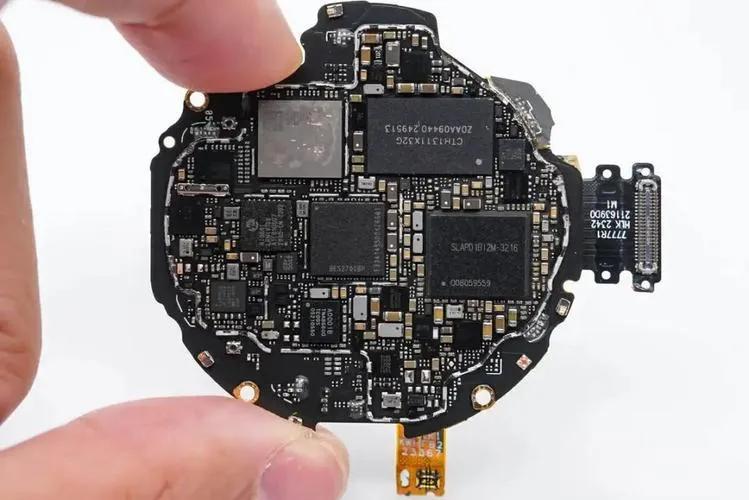

智能手环的ESD器件防护原理
智能手环平时穿戴时都会接触到皮肤，人体自身带有很大静电，每天接触和充电过程中，都会受到静电的干扰破坏。智能手环内部的任何传感器电路、蓄电池、按钮、充电接口、蓝牙、WiFi以及USB接口等部件，当受到不同程度的静电干扰，会造成以下问题：
不能很顺利的与手机等通讯设备通过蓝牙连接，导致数据传输通信困难；
内部加速度传感器在高频电磁场环境下受到高频电磁干扰，计步不准确；
静电干扰引发的蓝牙、USB等接口等敏感电路损坏。
因此，对于智能手环、手表这样的微型电路部件，ESD电路防护不仅至关重要，其ESD器件的选择也有更多的要求：
1、ESD器件的电容值要低，避免干扰高速数据传输，保障ESD保护接入不干扰电路常规功能；
2、ESD器件的钳位电压要低，以便有效保护最敏感电路。如果发生ESD放电事件，ESD保护及时转移和消散ESD瞬态电压，保护USB等接口敏感电路不受损害；
3、更小巧的尺寸，以适应可穿戴设备中有限的可用空间。
USB接口的ESD保护
智能手环、手表中，最重要的是其USB接口的ESD保护。目前，智能手环、手表的USB接口主要采用是Type-C接口。
Type-C接口
全称USB Type-C接口，一种USB接口形式，是最新的USB外形标准。Type系列的接口除了Type-C，还有Type-A和Type-B，相比于Type-A，Type-B，Type-C体积要小很多，是其他体积的1/3。Type-C接口支持正反插，解决了USB总是插不准的难题，可承受1万次反复插拔。最大数据传输速度可达到10Gbit/秒，也就是USB3.1的标准。Type-C还有极大的扩展性，其制定了替代模式进行支援，一个Type-C接口能承载电源，USB，信号等多种接口，一根线全搞定。
Type-C接口在平时使用中，经常需要插拔，更容易受人体静电放电的伤害，其内部是高集成度的芯片，静电放电会造成元器件性能减弱甚至损坏同时，Type-C接口具备的更高数据传输速率，快充功能这些优势，对静电防护的要求将会更高。

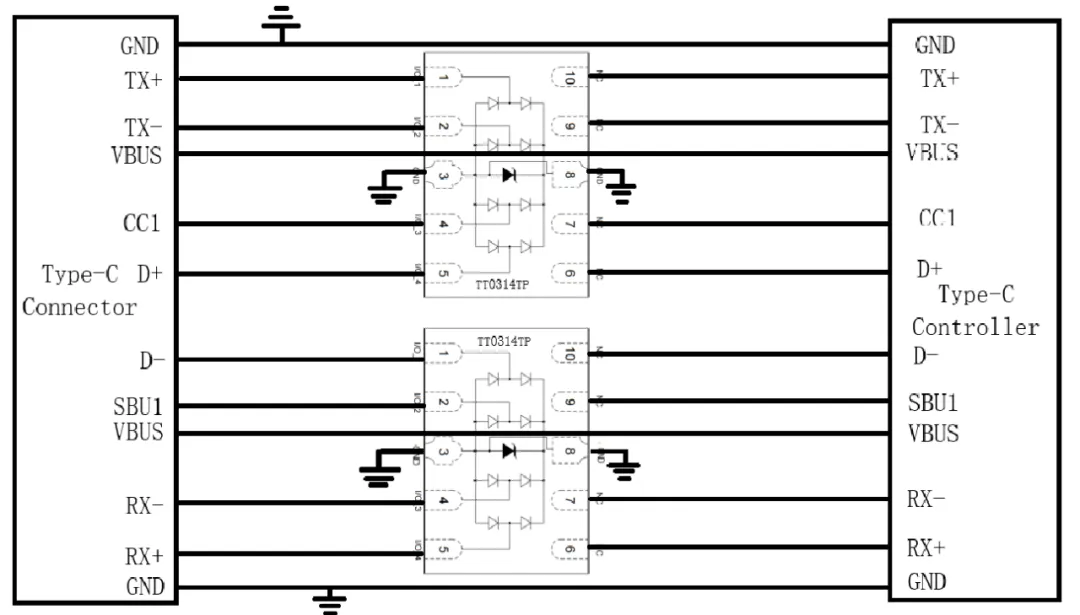

* Type-C接口防护电路示意图
Type-C接口防护器件推荐
晶扬电子TT0314TP是一款低电容ESD静电防护器件，旨在为高速数据接口提供静电放电保护。TT0314TP采用符合RoHS标准且无卤素的2.5mmx1.0mmx0.55mm DFN2510-10L封装，该器件在单个封装中集成了八个浪涌电压额定、超低电容转向二极管和一个TVS。在瞬态条件下，转向二极管将瞬态信号引导到电源线的正极或接地。TT0314TP符合IEC61000-4-2（ESD）、4级（±15kV空气，±8kV接触放电）、IEC61000-4-5（闪电）（5A，8/20us）等等。
TT0314TP的VRWM为3.3V，即反向电压3.3V加于TT0314TP上时，二极管阵列处于反向关断状态；雪崩电压为7V，即所加的反向电压低于7V时，保护二极管阵列不导通。当所加反向电压大于7V时，二极管导通并开始保护电路;Vc@lpp(钳位电压@脉冲电流)为3.5V@5A，即可允许流过的峰值电流为5A，可将保护电路两端电压钳位在3.5V;Cj为0.7pF，该电容是二极管阵列的寄生电容，非常适合USB3.0高速数据传输特点，保证传输数据的完整性。
以下为TT0314TP的主要性能参数、内部电路图和引脚配置图。
TT0314TP的主要性能参数

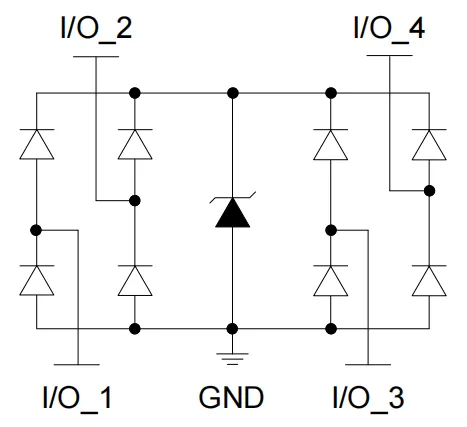

* TT0314TP内部电路图

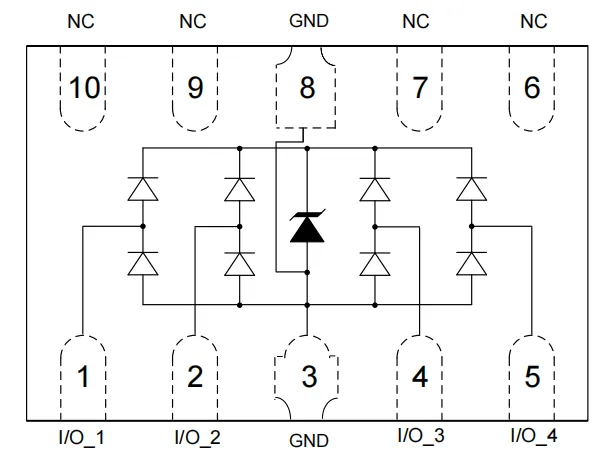

* TT0314TP引脚配置图
通过今天的内容，我们对智能手环的ESD防护方案有了初步认识，从防护设计到防护器件选型，每一处细节都在为设备的稳定运行保驾护航。
