晶扬电子应用于智能手环射频(RF)接口的ESD保护方案

智能手环整体ESD防护的“防御体系”,从传感器到电路,每一层防护都在与静电这个“隐形杀手”博弈。而在这些防护环节中,射频(RF)接口堪称智能手环的“数据咽喉”——它既要稳定传输蓝牙信号、同步运动数据,又要直面静电最容易入侵的薄弱点。


今天,我们就聚焦这个关键接口,拆解射频(RF)接口的静电防护方案,看看这道“咽喉防线”是如何炼成的。

射频(RF)接口静电防护

射频的英文Radio Frequency,简称RF。是高频电磁波的简称。射频接口在智能手环和手表电路中,主要是指无线蓝牙接口或WiFi接口,射频无线传输信号或实现信号连接。

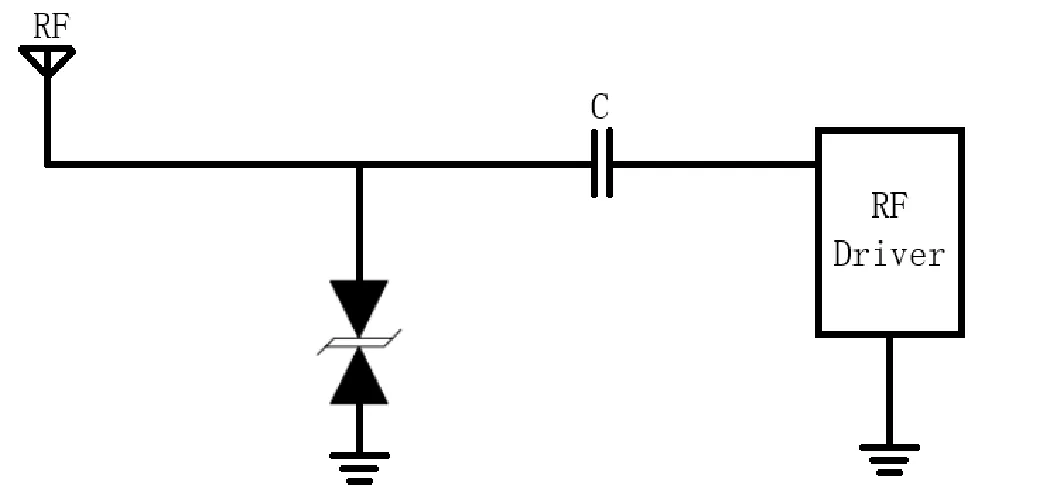

通常射频RF的无线信号耦合以及射频接口防护电路示意如下图所示:

P1

* 射频接口防护电路示意图

射频接口防护器件选型

晶扬电子TT0501SB是一种低电容瞬态电压抑制器(TVS),旨在为高速数据接口提供静电放电(ESD)保护。TT0501SB的典型电容仅为0.35pF,旨在保护寄生敏感系统免受过电压和过电流的影响瞬态事件。它符合IEC 61000-4-2(ESD),4级(±25kV空气,±20kV接触放电)、极快充电设备模型(CDM)ESD和电缆放电事件(CDE)等。

TT0501SB采用超小型DFN1006-2L封装。每个TT0501SB设备可以保护一条高速数据线。它为系统设计人员提供了灵活性,可以在空间非常重要的情况下保护单个数据线。低电容、超小尺寸和高ESD鲁棒性的组合特性使TT0501SB成为高速数据端口和高频线路(如USB 2.0和天线线路)应用的理想选择,如手机和高清视觉设备。

TT0501SB的VRWM为5V,即反向电压5V加于TT0501SB上时,二极管阵列处于反向关断状态;VBR(最小的雪崩电压)为6V,即25°C时,所加的反向电压低于6V时,二极管保护阵列不导通,当所加反向电压大于6V时,二极管导通并开始保护电路;VC(钳位电压)为13V,即在流过峰值电流时其两端电压可以钳位在13V;Cj为0.35pF,该电容是二极管阵列的寄生电容。

以下为TT501SB的主要性能参数、内部电路图和引脚配置图。

P2

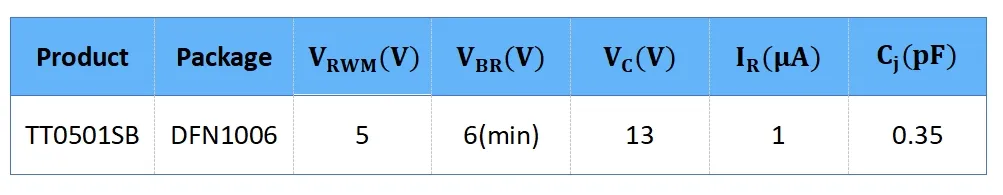

* TT0501SB的主要性能参数


P3

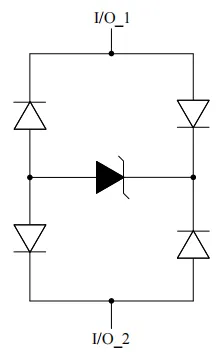

* TT0501SB内部电路图


 P4

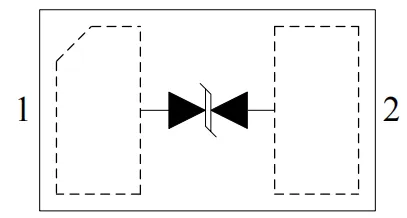

* TT0501SB引脚配置图


通过今天的内容,我们详细了解了智能手环射频(RF)接口的静电防护方案,其精妙设计为数据的稳定传输筑起了坚实屏障。
