1、段码驱动 IC 的基本概念
段码驱动 IC，全称为段码液晶显示驱动集成电路（Segment LCD Driver Integrated Circuit），是专门为驱动段码式液晶显示屏（Segment LCD）而设计的芯片。段码式液晶显示屏由多个独立的液晶段组成，这些段可以通过不同的组合来显示数字、字母、符号以及简单的图形。段码驱动 IC 的主要功能就是为这些液晶段提供合适的驱动信号，使其能够按照预期的方式显示内容。
2、段码驱动 IC 的工作原理
（一）液晶显示原理基础
要理解段码驱动 IC 的工作原理，首先需了解液晶的显示原理。液晶是一种介于固态和液态之间的物质，它具有独特的光电特性。在电场作用下，液晶分子的排列方向会发生改变，从而影响其对光线的透过和反射特性。段码式液晶屏利用这一特性，通过控制不同液晶段上的电场来实现显示效果。当在某段液晶上施加适当电压时，液晶分子排列改变，光线透过或反射情况改变，该段液晶就会显示出相应的图案或字符；未施加电压时，液晶分子保持原有排列，该段不显示。
（二）驱动信号生成与传输
段码驱动 IC 内部集成了复杂的电路结构，其核心任务是生成精确的驱动信号。这些信号主要包括扫描信号（Scan Signal）和段信号（Segment Signal）。扫描信号用于逐行选择要显示的液晶段所在的行，而段信号则决定该行中哪些具体的液晶段需要显示。以常见的 4 位数字段码屏为例，假设该屏有 4 个公共端（COM）和 7 个段端（a、b、c、d、e、f、g）用于显示数字 0 - 9。段码驱动 IC 会依次向 4 个 COM 端发送扫描信号，每次只激活一个 COM 端，与此同时，根据要显示的数字，向对应的段端（如显示数字 “1” 时，向 b、c 段端）发送段信号。通过快速循环扫描各个 COM 端，并配合相应的段信号，人眼就会看到稳定显示的数字。在实际应用中，为了确保液晶显示的稳定性和清晰度，驱动 IC 还会生成特定频率和幅度的交流信号施加到液晶段上。这是因为液晶分子需要交流电场驱动，若施加直流电压，会导致液晶分子的电化学特性改变，出现显示效果模糊、寿命缩短等问题，且这种损害通常不可恢复。
（三）与微控制器（MCU）的协同工作
在大多数电子设备中，段码驱动 IC 并非独立工作，而是与微控制器（MCU）协同合作。MCU 负责处理各种输入信号（如按键操作、传感器数据等），并根据设备的功能需求确定要在段码屏上显示的内容。然后，MCU 通过特定的通信接口（如 I²C、SPI 等串行通信接口）将显示数据和控制指令发送给段码驱动 IC。段码驱动 IC 接收到这些信息后，依据内部的逻辑电路对数据进行解析和处理，进而生成相应的驱动信号，驱动段码屏显示出正确的内容。例如，在电子手表中，MCU 获取到时钟芯片的时间数据，经过处理后将小时、分钟、秒等信息通过通信接口传输给段码驱动 IC，段码驱动 IC 再驱动显示屏将时间清晰地呈现出来。
3、段码驱动 IC 的常见类型与特点
（一）通用型段码驱动 IC

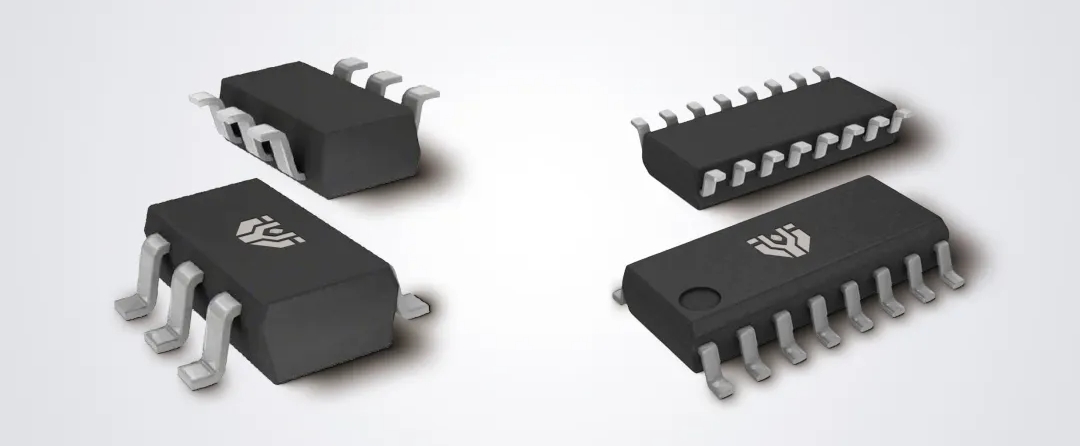

通用型段码驱动 IC 应用广泛，适用于多种不同类型和规格的段码式液晶屏。这类驱动 IC 通常具备较为基本的功能，能够满足大多数常规显示需求。例如，常见的 HT1621 芯片，它可支持多种 COM（公共端）和 SEG（段端）组合，能驱动不同尺寸和复杂度的段码屏。其工作电压范围较宽，一般在 2.4V - 5.5V 之间，这使得它能适应不同电源供电的设备。同时，它还具有较低的功耗，在一些对电池续航要求较高的便携式设备（如电子计算器、电子秤等）中应用十分普遍。通用型段码驱动 IC 的优点是通用性强，成本相对较低，易于获取和使用，适用于各种对显示功能要求不特别复杂的场景。
（二）专用型段码驱动 IC
随着电子设备功能的日益多样化和专业化，出现了许多针对特定应用场景设计的专用型段码驱动 IC。这些驱动 IC 在功能上进行了优化和定制，以更好地满足特定设备的显示需求。比如，在汽车仪表盘领域，由于环境较为复杂，对显示的稳定性、可靠性以及抗干扰能力要求极高。为此，专门设计的汽车仪表盘段码驱动 IC 具备强大的抗电磁干扰（EMI）和抗射频干扰（RFI）能力，能够在复杂的电磁环境下稳定工作，确保仪表盘显示的准确性和可靠性。此外，一些专用型段码驱动 IC 还集成了特定的功能模块，如用于电量显示的电量监测与显示模块、用于医疗设备的生理参数显示控制模块等。这些专用功能模块使得驱动 IC 在相应应用中能够更高效地完成显示任务，提高设备的整体性能。专用型段码驱动 IC 的优势在于其针对性强，能够为特定应用提供最佳的显示解决方案，但相对而言，其成本可能较高，适用范围较窄。
（三）高集成度段码驱动 IC
近年来，随着半导体技术的不断发展，高集成度段码驱动 IC 逐渐成为市场的新宠。这类驱动 IC 在较小的芯片面积内集成了更多的功能模块和电路元件，大大简化了系统设计，降低了产品的整体成本和体积。一些高集成度段码驱动 IC 不仅包含基本的驱动电路，还集成了微控制器内核、存储器（如 RAM、ROM）、通信接口（如 USB、蓝牙）等多种功能。以某款智能家电控制板上使用的高集成度段码驱动 IC 为例，它内部集成了 8 位微控制器内核，能够直接对家电的各种传感器数据进行处理和分析，并根据处理结果通过自身集成的驱动电路驱动段码屏显示相关信息。同时，其集成的 USB 通信接口还可方便地与外部设备（如电脑）进行数据交互，实现远程控制和软件升级等功能。高集成度段码驱动 IC 的出现，使得电子设备的设计更加简洁、紧凑，同时也提高了设备的智能化程度和性能表现。
4、段码驱动 IC 的应用领域
（一）消费电子

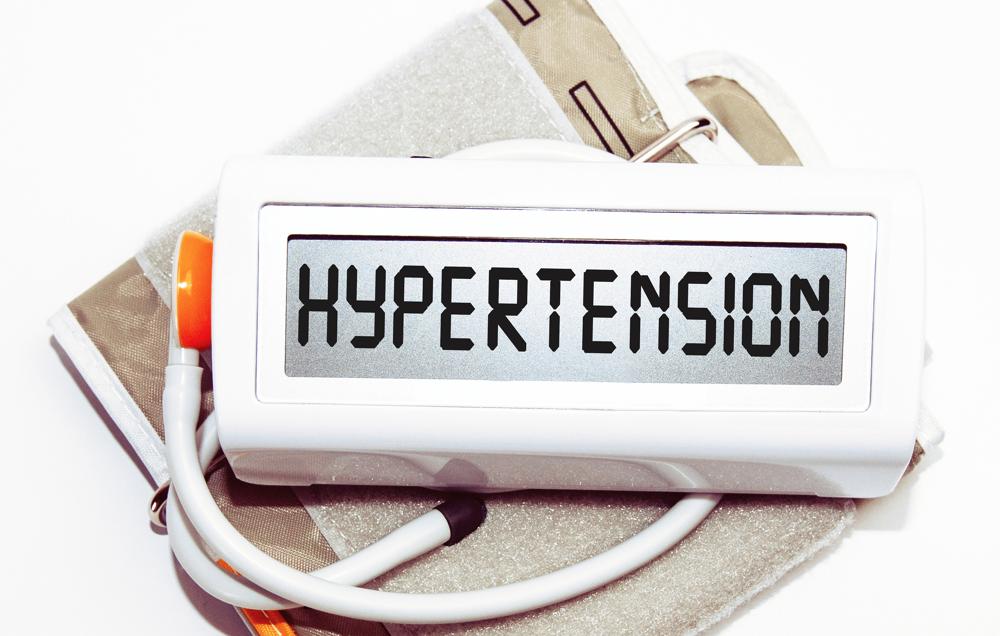

在消费电子领域，段码驱动 IC 无处不在。电子手表作为人们日常生活中常见的计时工具，其显示屏多采用段码式液晶屏，通过段码驱动 IC 精确控制，能够清晰显示时间、日期、星期以及各种运动数据等信息。电子计算器也是段码驱动 IC 的典型应用场景之一，无论是简单的算术计算器还是功能复杂的科学计算器，都依靠段码驱动 IC 驱动显示屏快速准确地显示计算结果和操作指令。此外，在电子血压计、电子体温计等家用医疗保健设备中，段码驱动 IC 同样发挥着重要作用，它将测量得到的生理数据清晰地展示在显示屏上，方便用户了解自身健康状况。
（二）工业控制
工业控制领域对设备的稳定性、可靠性和准确性要求极高，段码驱动 IC 在其中扮演着不可或缺的角色。工业仪表盘作为工业设备运行状态监测的重要窗口，通常采用段码式液晶屏进行显示。段码驱动 IC 能够在复杂的工业电磁环境下稳定工作，将设备的各种运行参数（如温度、压力、流量等）精确地显示出来，为操作人员提供直观的数据参考，以便及时调整设备运行状态。在工业自动化控制系统中，一些人机界面（HMI）设备也会使用段码屏配合段码驱动 IC，实现对系统参数的设置和显示，确保工业生产过程的高效、稳定运行。
（三）汽车电子
汽车电子是段码驱动 IC 的又一重要应用领域。汽车仪表盘作为汽车的核心显示部件，采用段码式液晶屏和高性能段码驱动 IC 相结合的方式，为驾驶员提供丰富的车辆信息，如车速、转速、油量、水温等。这些信息的准确、稳定显示对于驾驶员安全驾驶至关重要。此外，在汽车的一些辅助设备（如车载空调控制器、收音机显示屏等）中，段码驱动 IC 也广泛应用，为用户提供便捷的操作指示和信息反馈。随着汽车智能化程度的不断提高，段码驱动 IC 在汽车电子领域的应用将更加深入和广泛，为提升汽车的整体性能和用户体验发挥更大作用。
（四）智能仪表
智能仪表在能源计量、环境监测、实验室仪器等众多领域有着广泛应用。在电表、水表、燃气表等能源计量仪表中，段码驱动 IC 驱动段码屏清晰显示用户的能源使用量，为能源管理和收费提供准确数据。在环境监测仪器（如空气质量监测仪、水质检测仪等）中，段码驱动 IC 将监测到的环境参数（如 PM2.5 浓度、酸碱度等）直观地展示出来，帮助人们及时了解环境状况。在实验室仪器（如电子天平、pH 计等）中，段码驱动 IC 确保实验数据的精确显示，为科研工作提供可靠支持。智能仪表对显示的准确性和稳定性要求较高，段码驱动 IC 凭借其出色的性能，很好地满足了这些应用需求。
晶扬电子作为电路与系统保护专家，陆续推出全自研的段码驱动 IC产品已广泛应用于各类消费电子、工控产品、智能仪表等领域，凭借高可靠性和高性能广受市场青睐。
